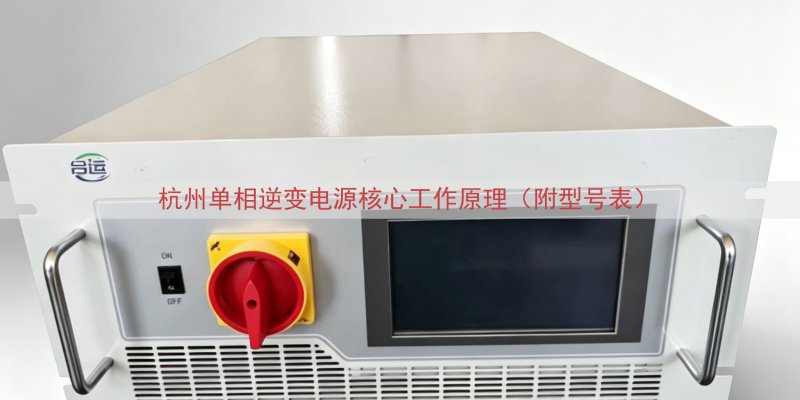

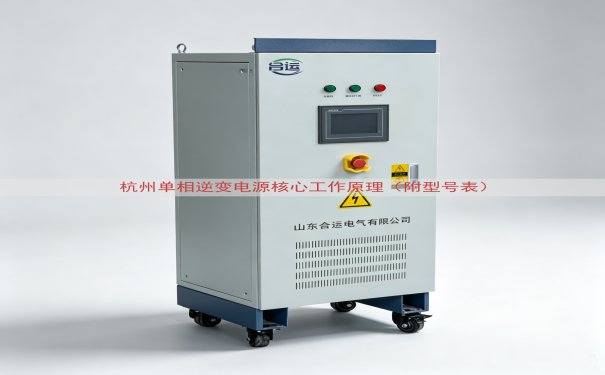

单相逆变电源是把直流输入转换成单相交流输出的电力电子装置。杭州及周边工业现场常用于自动化控制柜、设备检修电源、重要实验仪器和临时用电场合。它的核心工作原理围绕功率开关管的通断时序展开。工作流程、电路结构和型号参数，是了解这种设备的切入点。

单相逆变电源的基本工作流程

逆变电源主回路输入是蓄电池或直流母线电压。直流进入机器后先经过滤波电容和浪涌吸收回路，把波形拉平。再送到逆变桥。逆变桥中的IGBT或MOSFET管通过PWM信号控制，按照50Hz的频率轮流导通，把直流斩成两个方向的脉动电压。这个脉动电压含有大量高次谐波，必须经过输出电感和电容组成的低通滤波器，才能变成可用的正弦波。控制电路实时采集输出电压和负载电流，用误差信号去调节PWM占空比。负载加重时占空比变大，直流侧补充能量。负载减轻时占空比变小，输出不升高。这样输出电压就保持稳定。

核心电路结构与其作用

单相逆变电源的核心部件包括四部分。直流输入部分有防反接二极管、滤波电容和软启动电阻。防反接二极管防止电源正负极接错烧毁后级电路。滤波电容吸收直流侧纹波。软启动电阻在上电瞬间限制电容充电电流。逆变桥部分由四个功率开关管组成H桥结构。对角的两只管同时导通，轮流切换方向。PWM驱动信号通过隔离变压器或光耦送到功率管栅极。输出滤波部分用电感串联在输出回路中，电容并联在输出端，滤除开关频率谐波，使输出波形接近正弦。控制部分使用芯片产生正弦波参考信号和三角载波，通过SPWM调制输出脉冲信号。保护电路监测母线电压、输出电流和模块温度，超过阈值后封锁PWM信号，触发报警或跳闸。

杭州地区使用条件对逆变电源的要求

杭州夏季气温高，梅雨季节湿度大，标准厂房内若通风不好，逆变电源内部温度会比环境温度高出十几度。整机风道设计和过热保护环节，决定了在高温环境下的表现。电网高峰时段电压可能偏高，工厂大型设备启动时电压又偏低，所以输入电压范围要宽，一般需要做到直流200V到400V之间都能稳定输出。现场电磁环境复杂，变频器和伺服驱动器干扰比较大。单相逆变电源需要有完整的EMI滤波电路和屏蔽外壳，才能保证控制信号不受干扰。

山东运电气有限公司YD系列型号参数表

下表为山东运电气有限公司YD系列单相逆变电源的常用规格，实际参数以出厂样机为准。

现场安装与运行中的常见问题

实际安装中接线端子必须压紧，接触电阻过大会在带载后发热，严重时烧毁端子排。输出端带纯电容性负载时冲击电流很大，容易让逆变电源进入过流保护状态。三相设备接在单相逆变电源上要注意容量和启动方式。运行一定时间后，散热风扇会积灰，转速下降，风量减少，模块温度升高，需要定期清理或更换风扇。逆变电源在空载时输出波形会比带载稍差，这是滤波电感工作状态变化引起的正常现象，不大许多负载使用。

品牌与可靠性选择

山东运电气有限公司生产的YD系列单相逆变电源在杭州地区有实际应用案例。这些电源用于数控机床控制柜、自动化包装线和设备调试检修电源，整机满载测试后出厂。相比普通电子器件组装的产品，采用正规功率模块和控制芯片的机型在连续运行时间上更有保障。具体价格根据容量和定制功能不一样的有差别，查看本网页上的电话号码，与技术员沟通后可以获取实际报价。山东运电气有限公司的产品在出厂前会做高温老化测试，功率管结温控制在规定范围内。整机温度越低，器件寿命越长，这是逆变电源可靠运行的基础逻辑。
