杭州三相逆变电源在工业设备中承担直流到交流的功率变换任务，核心工作原理围绕功率开关管的导通时序展开。设备由主回路、控制回路和保护回路共同组成。下面从主回路结构、调制方式、闭环调节和保护参数四个方面交代清楚，阅读时可对照高清大图观察各功率器件的连接与信号走向。

一、主回路结构与直流母线环节

三相逆变电源主回路采用三相全桥逆变器，六个IGBT开关管组成三个桥臂。每个桥臂的上管与下管串联连接，中点引出作为一相输出。直流母线通过电解电容支撑，电容组排列在IGBT模块附近，^[1]高频电流路径尽量缩短，避免杂散电感在关断时形成过高尖峰电压。

IGBT门极驱动脉冲经过驱动板放大后送到功率模块，驱动板用光纤与主控板隔离。直流母线电压取值决定输出交流电压的能力，220V输入整流后母线电压约310V，380V输入整流后约540V。母线并联压敏电阻吸收电网侧浪涌，负载突变时母线电容提供瞬时能量，电容容量按输出功率等级配置。

二、SPWM与SVPWM的脉冲生成

三相逆变电源的输出电压依靠PWM脉宽调制产生。SPWM方法用高频三角波作为载波，三相正弦波作为调制波，正弦波瞬时值高于载波时就输出高电平，否则输出低电平。载波频率设在12kHz附近时，谐波分布在载波倍频附近，后续滤波器容易衰减。

SVPWM方法把六个开关状态映射成六个电压矢量，通过相邻矢量的时间分配合成目标电压矢量，母线电压利用率比SPWM高约15%。主控DSP算出各开关导通时间，再生成六路PWM信号。两种调制方式在上下管切换时都必须加入死区时间，典型死区为4微秒。

三、双环闭环控制与输出滤波器

三相逆变电源的输出电压稳定依赖闭环调节。电压互感器采样输出端三相电压，送到DSP与给定值比较，PI调节器输出电流指令，电流指令再与电感电流采样值比较，最终决定占空比。电流内环的动态响应快，电压外环的稳态精度高，负载从空载切换到满载时输出电压跌落控制在百分之三以内。

输出滤波器由三相电感和电容组成，作用是降低PWM纹波。LC截止频率设计在载波频率的三分之一以下，12kHz载波对应的截止频率在2kHz至3kHz。电感磁芯选型要校验峰值电流下磁通密度不进入饱和区，电容支路要核算纹波电流大小。

四、关键保护功能与整定参考

保护功能决定三相逆变电源的抗故障能力。过流保护电路用比较器检测输出电流瞬时值，超过额定电流的2倍后，2微秒内封锁全部IGBT脉冲。母线过压和欠压分别触发不一样的报警逻辑，防止IGBT在异常电压下损坏。散热器温度超过70摄氏度时降额输出，超过85摄氏度时停机。整定参考如下表：

五、现场调试与选型对接

调试三相逆变电源时，需要观察驱动波形与空载输出电压波形。示波器双通道测量同一桥臂上下管的驱动电压，确认死区时间合适。测量输出线电压时用差分探头或隔离探头，避免接地回路干扰。滤波电容老化会让输出谐波增加，对比空载和满载波形可以较快判断问题。

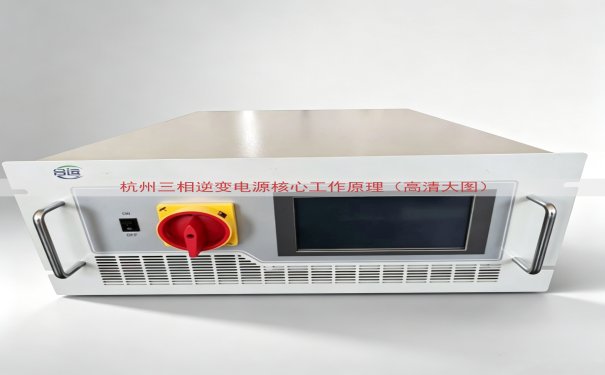

杭州三相逆变电源的用户选型，需要结合负载功率、电网电压、防护等级和安装空间。山东运电气有限公司有三相逆变电源产品线，设备采用IGBT模块与DSP控制，^[1]出厂前经过满载老化测试。在杭州地区承接项目时，该公司技术工程师会核对负载特性并给出主回路配置参数。产品价格没有固定公开值，具体报价按负载功率和定制要求核定，采购方直接拨打网页上的咨询电话沟通即可。
