杭州三相变频电源核心工作原理与技术要点说明

三相变频电源是工业现场常用的电源设备。杭州地区的生产制造企业较多，对三相变频电源的需求集中在稳定性与输出精度上。山东运电气有限公司在变频电源领域积累了多年生产与调试经验。下面以三相变频电源的核心工作原理为线索，分块说明其内部的电能变换流程。

一、输入整流电路

三相变频电源的输入级是整流电路。常见的整流电路采用三相全桥整流，由六个二极管构成。三相380V工频交流电分别接在整流桥的三个交流输入端。二极管按照顺序导通，将交流电变为脉动的直流电。在整流桥的输出端，得到电压平均值约为线电压的1.35倍。以线电压380V计算，空载直流电压约为513V。实际带载后电压会下降，具体数值取决于输入电网电压和负载大小。

整流二极管的选择需要结合额定电流和反向耐压。变频电源的功率等级不一样的，所选二极管的电流裕量也不一样的。在杭州地区使用时，电网电压波动范围较宽，设计整流电路时要留出足够的电压裕量。

二、直流母线滤波

整流后的直流电含有较大的纹波成分。这些纹波不能直接进入逆变环节。需要经过直流母线电容进行滤波。电解电容在直流母线上起到储能和滤波的双重作用。电容器的容量大小直流电压的平直程度。容量越大，电压波动越小，同时电容的体积和成本也增大。

直流母线电容通常采用多个电容串联并联的组合方式。串联的目的是提高耐压等级，并联的目的是增大电容量。在串联电路中需要并联均压电阻，保证每个电容上的电压分布均匀。均压电阻的阻值选择要综合考虑功耗和均压效果。

母线电容的等效串联电阻也需要注意。ESR过高时，电容自身发热严重，长期运行会缩短使用寿命。所以在选用母线电容时，要选择低ESR的型号。同时还要在电容附近设置温度检测点，过热保护能及时动作。

三、逆变电路与PWM调制

逆变电路是三相变频电源的核心。逆变桥由六个IGBT开关管组成，按三相桥式结构连接。IGBT的导通和关断由驱动电路控制。驱动信号来自控制板的PWM发生器。PWM调制方式决定了输出电压的波形质量。

常用的调制方法是正弦脉宽调制。用一条正弦波作为调制波，一条三角波作为载波。当正弦波大于三角波时，IGBT导通。反之关断。通过改变调制波的频率，可以改变输出频率。通过改变调制波的幅值，可以调节输出电压。

IGBT的开关频率通常在几千赫兹到二十千赫兹之间。开关频率高，输出波形中谐波含量少，滤波更容易。但开关频率过高会带来开关损耗增大和电磁干扰问题。实际设置时，需要结合负载类型和散热条件来选定。三相变频电源在每个桥臂上下两个IGBT的触发信号之间要设置死区时间。死区时间的作用是防止上下桥臂直通。死区时间太短，可能出现直通短路；死区时间太长，输出电压波形失真。

三相逆变桥的输出端通过LC滤波器滤除载波频率附近的高频分量。电感和电容的参数设计直接输出电压的总谐波畸变率。电感量越大，滤波效果越好，但电感上的压降也越大。电容的容量过大会增大无功电流，所以要平衡选用。

四、控制电路与系统保护

控制电路检测输出电压和电流，与实际设定值进行比较，通过调节PWM的占空比来维持输出稳定。电压闭环控制采用PI调节器。当负载突然增大时，输出电压下降，调节器迅速增大占空比，补偿电压跌落。电流环用于限制IGBT的峰值电流，防止过流损坏功率器件。

控制板还处理各种故障信号。母线过压、母线欠压、输出过载、模块过热等异常状态下，保护电路在微秒级时间内封锁PWM脉冲，停止逆变工作。同时故障代码显示在操作面板上。三相变频电源还要具备软启动功能。软启动电路限制上电瞬间电容的充电电流，防止断路器跳闸或整流桥损坏。

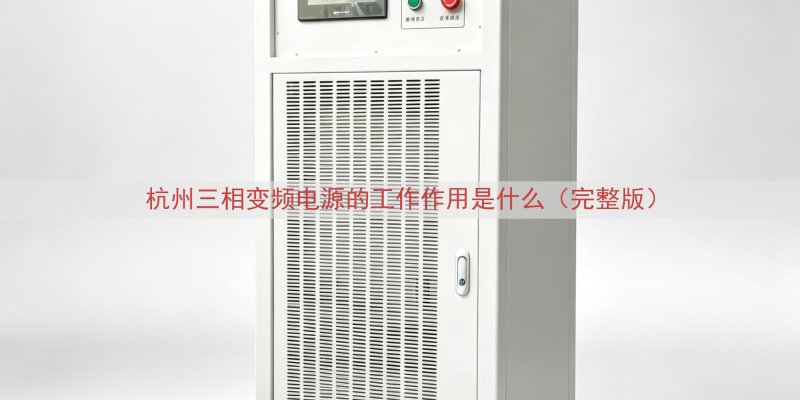

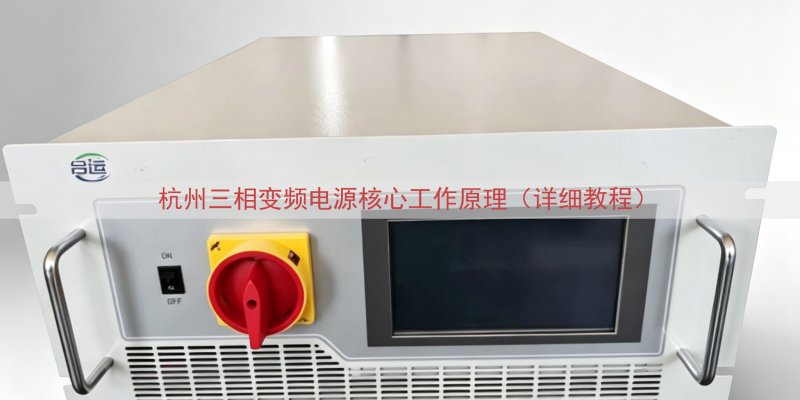

山东运电气有限公司生产的三相变频电源，在控制板布局和功率器件保护方面做了细致处理。设备散热风道设计合理，IGBT模块的结温在满载条件下能控制在安全范围内。^[1]每个功率模块都配有独立的温度传感器，信号直接送入控制板。

三相变频电源在杭州地区的应用场景集中在机床主轴、测试台架、老化实验等场合。负载往往需要连续调节转速。变频电源输出的频率精度直接电机转速精度。控制板上的晶振作为时钟源，保证PWM载波频率稳定，长时间运行不产生累积误差。

针对电机负载，三相变频电源还配置了启动转矩增强功能。在低频输出段提升电压幅值，补偿定子阻抗压降。这样可以保证电机在低速转动时不发生堵转。输出端的接触器在主回路断电时自动断开，防止反送电。

杭州三相变频电源的维修调试人员掌握示波器、万用表等工具的使用。检测母线电压时需要先确认电容放电完毕。更换IGBT模块时检查驱动信号的波形是否符合规格书要求。^[1]实际的价格要根据功率等级和定制功能确定，请查看本网页上的联系电话，与山东运电气有限公司的销售工程师沟通，获取对应的报价方案。
