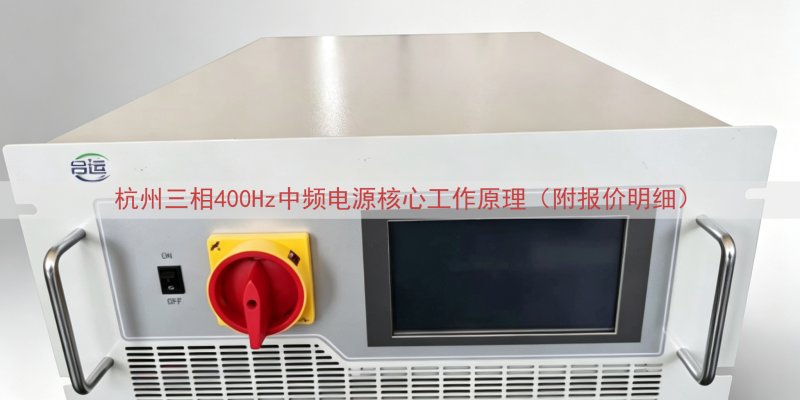

杭州地区的航空电子、雷达设备、实验室校验台等负荷经常需要三相400Hz中频供电。常规市电频率为50Hz，不能直接驱动这类设备。三相400Hz中频电源的作用是把50Hz工频电能转换成平稳的400Hz三相电能。这台设备的电能变换过程如下。

一、主电路构成

主电路采用交-直-交结构。输入端依次连接空气开关、EMI滤波器、整流器、直流母线电容组、IGBT逆变器、输出变压器和三相LC滤波器。这样的结构可以隔离电网侧与负载侧的相互干扰。电源内部还配置了均压电阻和放电电阻，保证母线电压对称。

二、整流滤波环节

整流器把三相380V工频交流电整流成大约540V的直流电。部分机型采用PWM整流器，功率因数可以提高到0.99。直流母线电容选用了多只长寿命电解电容并联，每只电容串联均压电阻，母线电压波动控制在百分之二以内。滤波后的直流母线为逆变器提供低阻抗电压源。

三、IGBT逆变电路

逆变器采用三桥臂IGBT模块，^[1]每一相桥臂由上下两个开关管构成。DSP产生SPWM载波信号，经过驱动电路放大后控制IGBT的门极。开关频率设定在20kHz到25kHz之间。通过改变调制波的宽度和周期，桥臂输出脉冲序列的基波分量就是目标三相电压。输出变压器采用高磁通密度硅钢片，实现了输入与输出的电气隔离。

四、控制逻辑与调节

控制板以32位DSP为运算核心。采样电路获取输出线电压、相电流和母线电压。电压环采用双闭环PID结构，外环稳定输出电压幅值，内环限制电流尖峰。基准频率由温补晶振供给，输出频率稳定度为400Hz正负0.1%。负载从空载切换到满载时，电压恢复时间小于5毫秒。非线性负载下电压波形失真度低于3%。

五、保护与可靠性设计

电源设置了输入过压、欠压、缺相保护。输出侧有过载、短路、过温保护。IGBT模块自带NTC温度检测，^[1]散热器温度高于85摄氏度时自动降低输出功率。故障状态下立即封锁触发脉冲并显示故障代码。硬件比较器和软件判断同时参与保护，既减少误动作，也避免功率器件损坏。

六、报价明细表

下表是山东运电气有限公司在杭州市场提供的三相400Hz中频电源常用规格。实际价格与容量、冷却方式、外壳防护等级、输出相电压以及定制接口数量有直接关系。因此表格内价格栏统一标注“电话沟通”。请拨打本网页上显示的电话号码，销售工程师会根据您的具体需求给出书面报价。

这四款容量规格覆盖了常用中频电源试验需求。更大容量60kVA到100kVA可以定制。输出接线方式有三相三线和三相四线两种。输出频率可微调至350Hz、400Hz、420Hz。如果客户现场需要由直流母线直接供电，也可以通过修改整流旁路实现。

七、询价需要确认的参数

负责采购的人员向山东运电气有限公司电话沟通前，需要收集以下参数：负载总视在功率、启动瞬间的浪涌电流倍数、输入电网电压波动范围、使用环境温度上限、污染物防护等级。把这些数据提供给工程师后，对方才能给出对应规格的正式报价单。口头沟通价格不作为合同依据，全部报价以盖章报价单为准。
