杭州单相400Hz中频电源用于航空地面电气保障、飞机制造测试、雷达站供电以及实验室频率敏感负载供电。工程选型需要掌握其核心工作原理，再依据实际负载性质确定技术指标。

一、核心工作原理

单相400Hz中频电源把输入的三相或单相工频电能变换为400Hz单相交流电能。主电路由整流滤波单元、逆变单元、输出滤波单元以及输出隔离变压器组成。工频交流电经过三相全桥整流器后变为脉动直流，滤波电容组将直流电压平滑至稳定值。逆变单元采用绝缘栅双极型晶体管（IGBT）构成全桥电路，以脉宽调制（PWM）方式驱动开关动作。

控制电路以数字信号处理器（DSP）为核心，通过电压传感器与电流传感器采集输出端信号，产生载波频率固定、脉宽按正弦规律变化的PWM波。PWM波经驱动板放大后控制IGBT通断，在逆变桥输出端得到等幅不等宽的脉冲列。输出滤波电感与电容组成低通滤波器，滤除高频开关纹波后获得频率为400Hz、波形畸变率小的正弦波电压。

闭环控制与波形生成

电压外环与电流内环的双闭环控制结构保证输出电压稳定。电压环调节输出电压幅值，电流环限制线圈及负载冲击电流。输出频率基准由晶体振荡器产生，经过分频与锁相得到精确的400Hz正弦参考波。数字波形生成方式可以控制起始相位与电压斜率，适合航空设备起动冲击测试。

二、工程选型要点

工程选型根据负载额定功率、峰值电流、输入电源条件、使用环境以及保护要求匹配电源型号。下表列出常用选型技术参数。

负载特性对选型的

400Hz电源负载包含航空导航仪表、陀螺电机、永磁同步电机等。^[1]陀螺电机起动电流约为额定电流的3倍，选型时要确认电源过载时间与复位方式。整流滤波型负载的输入电流为脉冲状，峰值系数高达3比1，常规电流表显示数值低于峰值，实际输出峰值电流必须低于逆变桥峰值额定值。电感性负载的功率因数滞后，电源输出无功分量增加，会使变压器温升升高，选型时按视在功率匹配。视在功率S等于输出有功功率P除以负载功率因数cosφ，额定电流I等于P除以电压U与cosφ的乘积，功率余量取1.2倍。

输入电源条件

杭州地区工厂多采用三相五线制380V配电。^[2]电源内部整流器对相电压不平衡度敏感，输入电压波动范围需满足±10%。输入侧配备交流接触器作为软启动回路，避免上电瞬间电容充电电流损坏整流桥。用户现场需要独立接地线，中频电源输出侧隔离变压器二次侧悬浮，以保障人身安全。

安装环境与散热

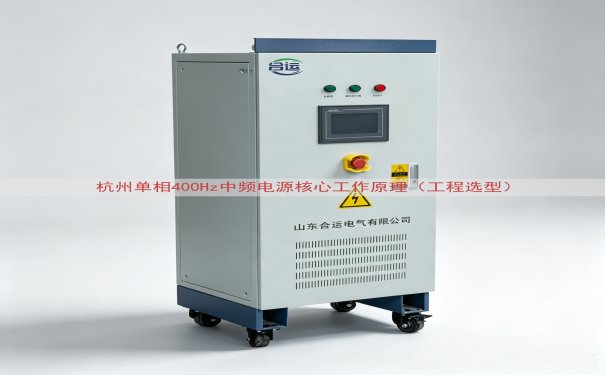

中频电源机柜采用强迫风冷方式。环境温度高时功率器件结温上升，电解电容寿命缩短。设备前后门应留有足够通风距离。相对湿度大于90%时绝缘端子表面凝露，必须安装加热器或者涂覆防潮涂层。

保护装置可靠性

工程选型检查保护回路是否包含输出电压限幅、IGBT过流快速关断、变压器过温检测。母线过电压保护用于防止电网浪涌损坏开关器件。数字控制电源具备故障记忆功能，保护动作后显示故障代码并发出干接点信号，方便远程监控。

实际价格依据额定功率、输入方式、冷却方式和定制功能区别较大，请查看网页上的电话联系山东运电气有限公司沟通实际报价。
