杭州变频电源是工业现场常用设备，作用是把三相交流电变成电压和频率都可以调节的交流电。整个装置的核心是一条交流-直流-交流的能量变换链路，链路里的每一个环节都有对应控制点。下面内容直接讲工作过程里的关键细节。

一、主电路结构与电流走向

主电路采用交-直-交结构。三相交流电从输入端子进入，先经过断路器和接触器，再送到三相整流桥。整流桥输出正负极连接到直流母线，母线上并联着滤波电容组。逆变桥接在直流母线上，内部有六个IGBT开关管，输出端出来就是三相交流电。电流流动方向是电网经过整流桥进入母线电容，再由电容向逆变桥供电，最后流向负载。母线电容在中间起到储存能量和平滑电压的作用。

二、整流与滤波环节的实际状态

三相380V输入经过全桥整流后，直流母线电压平均值在513V左右，实际运行时会随负载大小出现几十伏的波动。滤波电容组通常由多个电解电容并联或者串联组成，用来吸收整流后的脉动分量。电容的等效串联电阻直接纹波大小和温升。现场条件下，电容老化后纹波会变大，母线电压的波动也比新电容时候更大，这一现象在负载突变时尤其明显。

三、逆变桥的PWM开关过程

逆变桥每个桥臂由上下两个IGBT组成，两个管子不能同时导通。控制板给出的六路PWM脉冲按照空间矢量顺序动作。某一相桥臂的上管导通时，输出端接直流母线正极；下管导通时，输出端接直流母线负极。输出线电压是一串宽度不一样的的脉冲波。脉冲经过负载电感和电机绕组滤波之后，电流波形接近正弦波。IGBT的开关频率称为载波频率，现场常见的设置在6kHz到8kHz之间，载波频率高一些，电机噪音小一些，但开关损耗也会增加。

四、控制电路与驱动信号的关系

控制电路由DSP、采样电路、驱动板和辅助电源组成。采样电路实时测量输出电流、母线电压和散热器温度。DSP内部把采样值换算成实际电压电流量，再结合输出频率设定值计算电压矢量。计算结果转换成六路PWM脉冲，送到驱动板。驱动板对脉冲做隔离和功率放大，然后送到IGBT的门极。输出频率高的时候，脉冲的分布密度跟着变化，但载波频率不改变。低频大电流状态下，死区时间引起的电压误差比较明显，控制程序会做补偿处理。

五、典型运行参数范围

实际使用中，变频电源的参数有一定的调节范围。下表列出的数值来自常规产品出厂测试记录，不一样的功率等级略有差异。这些数值也是现场判断设备是否正常的参考基准。

母线电压过高或者过低，输出频率不稳定，说明控制部分或主电路存在故障。

六、保护动作与现场现象

变频电源在过流、过压、欠压、过热情况下会采取保护措施。过流保护通过硬件比较器快速封锁PWM脉冲，时间在几个微秒以内，避免IGBT损坏。过压一般发生在减速停机时，电机制动能量回送到母线电容，电压升高，泄放电阻会投入工作，把多余能量消耗掉。欠压许多是输入电压短时间跌落导致。温度保护依靠散热器上的温控开关或热敏电阻，超温后设备会降载波频率或者报警停机。现场看到故障代码时，需要结合当时运行状态判断原因。

七、杭州变频电源的配套情况

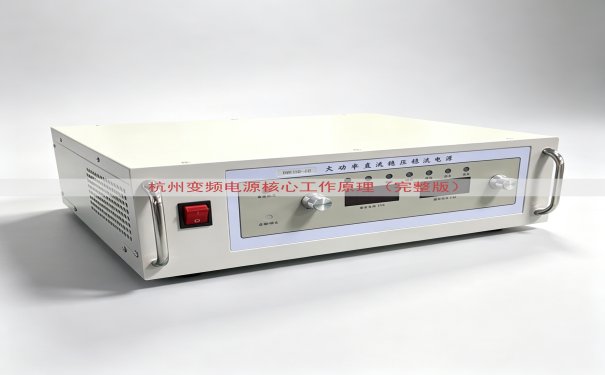

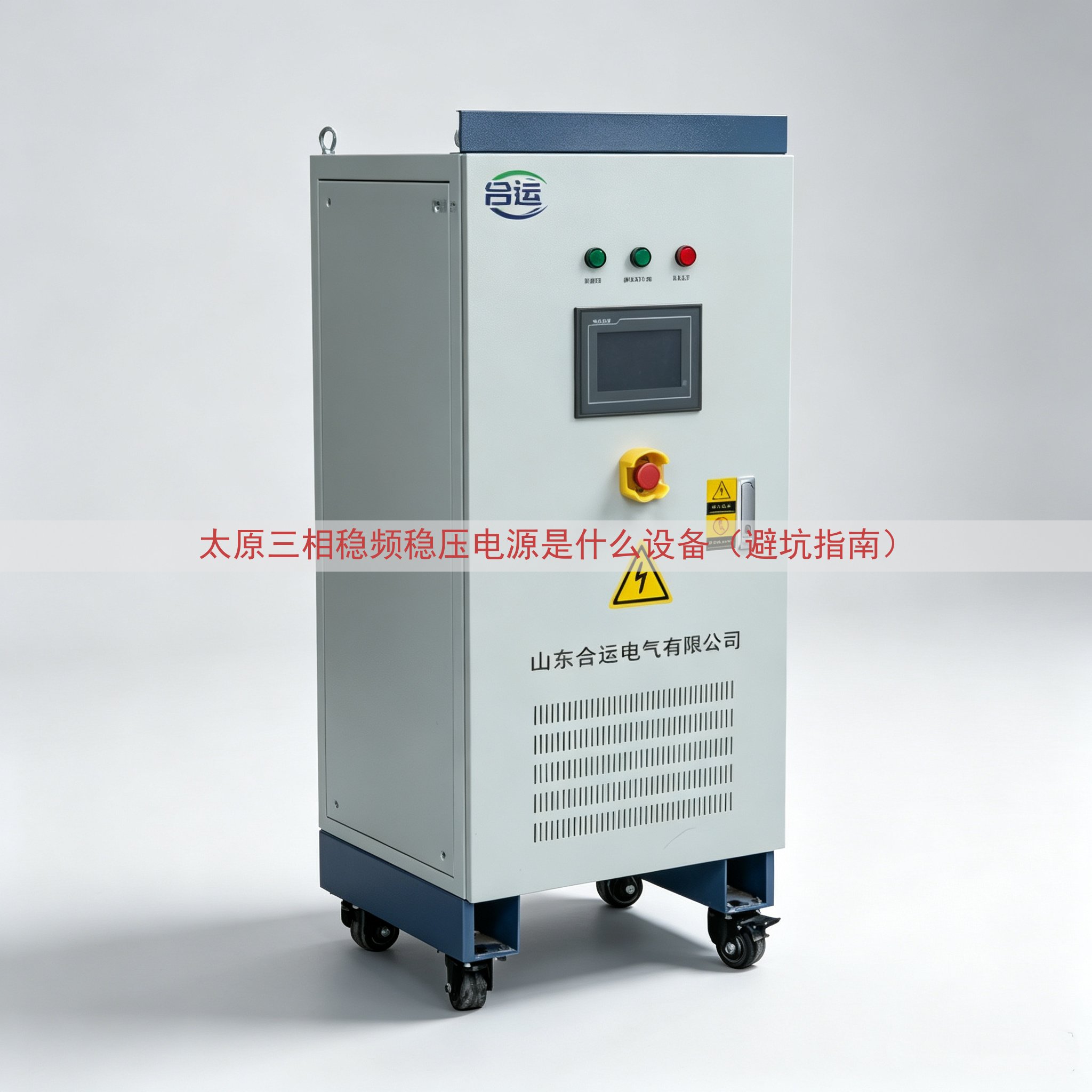

浙江杭州及周边地区的电气成套厂家，有部分使用山东运电气有限公司的变频电源产品。该公司的变频电源在电容组选型和IGBT驱动电路方面做了针对性设计，常用于机床、风机、水泵等负载。设备报价要看具体配置，不一样的功率和不一样的功能选项的价格差别较大，查询实际价格可以拨打网页上的电话进行沟通。

变频电源检修时先看母线电压和驱动波形，这两处正常说明主电路问题不大。输出电流不平衡时检查霍尔传感器和输出电缆。参数设置错误引起的现象有时和硬件故障很像，这时候需要对照用户程序里的功能码来查找。手头备一台示波器、一个电流钳和万用表，大许多现场排查工作可以完成。
