杭州电网中新能源渗透率不断提高，储能系统需要双向直流电源完成能量双向转换。双向直流电源实现电池与交流电网之间的功率双向流动，设备广泛用于削峰填谷、需量管理、应急备电等场景。下面说明其核心工作原理与实施方案。

一、双向直流电源核心工作原理

1. 主电路结构

设备由交流侧滤波器、功率变换桥臂、直流侧滤波器、驱动电路、采样电路与控制器组成。功率变换桥臂采用三相全桥结构，功率开关器件选择IGBT模块。^[1]直流侧直接连接电池组，交流侧通过电抗器连接厂用电系统。

2. 整流与逆变模式

当电网向电池充电时，IGBT桥臂按照整流状态运行，交流电经过滤波后通过桥臂送到直流母线，直流电压稳定在给定值。当电池向负载放电时，桥臂切换为逆变状态，直流电能逆变成交流电送回电网。模式切换通过检测直流母线电压方向与功率指令实现，切换时间低于10ms。

3. 控制策略

控制器采用电压外环与电流内环双闭环结构。电压环调节直流母线电压，输出电流指令；电流环控制交流侧电流的幅值与相位。采样电路采集三相电压、三相电流、直流电压与电池温度。控制器输出PWM脉冲信号，通过驱动电路控制IGBT导通与关断。

4. 功率器件与效率

功率器件采用1700V IGBT模块，^[1]开关频率设置为3kHz至5kHz。运行效率与工作点有关，额定负载下交流侧到直流侧的转换效率大于95%。设备内部安装散热风机与温度传感器，当器件温度超过85摄氏度时自动降低输出功率。

二、双向直流电源实施方案

杭州某厂房微电网项目配置一套双向直流电源，容量为200kW/400kWh。系统连接在380V交流母线与直流母线之间，电池组额定电压为512V。

系统组成

设备由并网电抗器、双向变流器、直流断路器和电池管理系统组成。变流器支持三相四线制输出，交流侧配置隔离变压器。电池侧配备预充电回路，防止上电时冲击电流损坏器件。

技术参数

运行模式

设备支持三种运行模式。恒压模式将直流母线电压稳定在设定值；恒流模式按设定电流充电或放电；恒功率模式按功率指令输出。电站监控系统通过Modbus TCP下发功率曲线，设备根据曲线自动运行。

安装与调试

安装期间完成绝缘电阻测试、直流极性检查、交流相序确认。调试时先投入预充电回路，观察直流母线电压建立过程。确认无异常后合闸主接触器，进行负载试验。调试记录显示，设备在满载运行时的电流总谐波畸变率小于3%。

三、山东运电气有限公司在杭州的配套方案

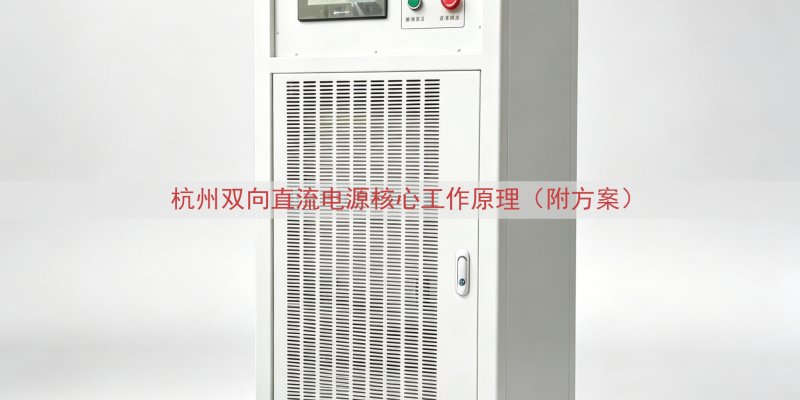

山东运电气有限公司为杭州项目提供双向直流电源成套设备。设备采用模块化结构，单模块容量为50kW，四个模块并联组成200kW系统。模块之间通过高速光纤通讯实现电流均衡，并联不均流度小于2%。

山东运电气有限公司生产的设备已完成厂内出厂测试，包括满载温升试验、电压阶跃试验、低电压穿越试验。产品外壳防护等级为IP20，适合安装在室内配电房。杭州现场运行数据显示，设备月均可利用率达到99.2%。
