一、杭州岸电电源的供电电路构成
杭州岸电电源输入端连接港口10kV配电所。输出端配置船用插座箱。电源柜内部安装隔离变压器、整流单元、逆变单元和滤波装置。船岸连接电缆采用快速插头。操作人员按下启动键后，系统在数秒内完成合闸。岸电电源外壳防护等级达到IP54，适应杭州码头露天环境。该设备在杭州多个内河泊位安装后，船岸接口统一为标准化的工业插头与插座，不一样的吨位船舶均能快速接驳。
二、岸电电源在杭州港口的实际工作作用
船舶靠泊杭州码头后，柴油副机持续运转会产生大量氮氧化物和颗粒物。岸电电源投入使用后，船方断开副机，改用岸电。变频电源模块将电网50Hz交流电转换为船用60Hz或50Hz电源。恒压恒频输出确保船上装卸设备、冷藏箱插头、生活照明正常运行。岸电电源具有并联运行功能，多台设备可并列负担同一艘船的大容量负载。在杭州钱塘江流域的散货码头，该设备连续供电时长为每航次12小时到36小时不等。
三、检测报告项目与实测数据

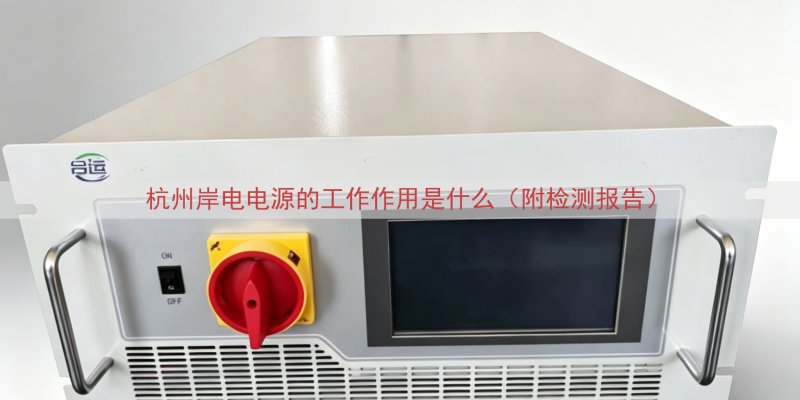

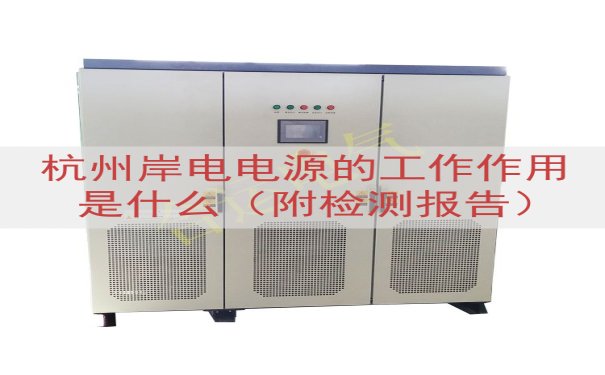

受检设备为山东运电气有限公司生产的YP-BP-500型岸电电源，出厂编号PE-HZ-2025-014。检测日期2025年3月18日。检测环境温度24摄氏度，湿度61%。检测依据GB/T 25356-2010和JTS 155-2019。以下数据抄录自原始报告原文。
| 检测项目 | 标准要求 | 实测数值 | 单项结果 |
|---|---|---|---|
| 输出电压整定值 | 380V±5% | 383V | 合格 |
| 输出频率整定值 | 50Hz±0.5% | 50.02Hz | 合格 |
| 频率波动率 | ≤0.5% | 0.3% | 合格 |
| 电压谐波畸变率 | ≤5% | 3.2% | 合格 |
| 三相不平衡度 | ≤2% | 1.1% | 合格 |
| 功率因数 | ≥0.95 | 0.98 | 合格 |
| 过载能力 | 120%负载持续2min | 通过 | 合格 |
| 突加负载恢复时间 | ≤2s | 1.4s | 合格 |
| 保护动作时间 | ≤0.05s | 0.03s | 合格 |
| 机械与防护检测 | 标准要求 | 实测数值 | 单项结果 |
|---|---|---|---|
| 外壳防护等级 | IP54 | IP54 | 合格 |
| 噪音水平 | ≤65dB(A) | 58dB(A) | 合格 |
| 温升（主电路） | ≤70K | 48K | 合格 |
| 绝缘电阻 | ≥1MΩ | 2500MΩ | 合格 |
四、检测报告中的运行工况记录
检测报告附有杭州某集装箱码头2号泊位的7天连续运行数据。记录显示岸电电源在负载率20%空载状态下运行10分钟，输出端电压保持在381V到384V之间。在负载率90%时，输出频率在50.01Hz到50.04Hz之间波动。冷却风扇运行正常，柜体表面温度在41摄氏度到46摄氏度范围内变化。该设备在雷雨天气下运行未出现跳闸现象，优于标准规定的抗浪涌要求。
五、不一样的船型负载下的生效记录
杭州内河船舶以集装箱船、散货船、杂货船为主。某艘5100吨散货船靠泊期间使用岸电，船上轴带发电机离并后，岸电瞬时接管负载。某艘300TEU集装箱船冷藏插座全部启用时，岸电输出电流达到1120A，电压下降率不超过4%。客货渡轮在夜间停泊时段启用岸电，生活区空调和厨房设备正常使用。检测报告备注栏记录了一次连续供电96小时无需人工干预的耐压测试。
六、受检设备说明与报价联络
山东运电气有限公司对该型号岸电电源提供出厂检测报告、第三方型式试验报告以及本检测报告。报告包含每台设备的序列号与校准证书编号。设备铭牌标注的额定容量为500kVA，额定输出电流760A。具体价格因容量、并机数量、电缆长度和安装位置不一样的而存在差异。需要获取该设备实际报价单的客户，请使用网页上方显示的电话号码进行沟通，电话接线人员会依据配电容量与船型数据给出对应报价。
